Ratbetj. Land Rover/Range Rover Multilead

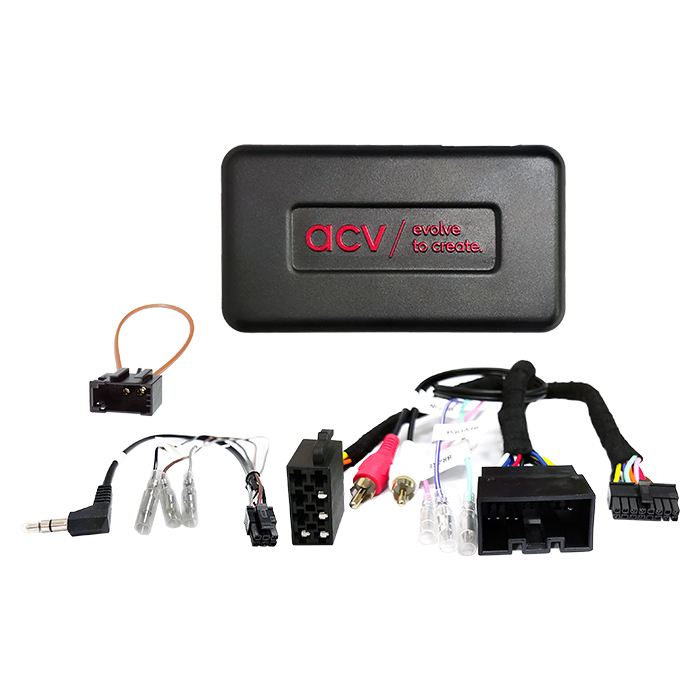

Ratinterface Land Rover/Range Rover Multilead

Denne adapter bevarer de originale ratbetjeningsfunktioner (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste stik og kabler sammenlignes med stikkene i køretøjet for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de angivne OEM-hovedenheder oprindeligt var installeret, og test køretøjets funktioner, indstillinger og ratbetjening, inden den endelige montering.

Bemærk

• CAN Bus
• Tilslutning: 20-pin Land Rover
• OEM SWC → 3,5 mm jack / løse kabler
• OEM forstærket system → RCA (rød/hvid)

Begrænsninger

• Køretøjer med OEM MOST forstærket system
• Køretøjsindstillinger understøttes ikke
• Dato-/tidsindstillinger understøttes ikke
• OEM-display understøttes ikke (Land Rover startlogo vises)
• Fader-funktion understøttes ikke (RCA → front preamp output retrofit HU)
• DIP-switches indstilles efter producentens manual

Tilgængelige signaler

• Rød: +12V tændingsstrøm (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal
• Maksimal belastning: 250 mA
• Ved strømkrav over 250 mA:
• 1 relæ: spolemodstand mindst 75 Ohm
• 2 relæer: spolemodstand mindst 150 Ohm

Ratbetjening (SWC)

• OEM forstærket system → fader-funktion understøttes ikke

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser for korrekthed og gennemgang spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfigurationen af HU-tilslutningskablet
• Tilslut HU-kablet efter anvisningerne i HU-manualen
• Tilslut øvrige forbindelser efter HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Konfigurér software i interfacet ifølge artikeltekst og manual
• Konfigurér HU efter manualen (ratbetjening, kamera, håndfri funktion, antennestrøm m.m.)
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer skal udføres spændingsfrit
• Gentilslut installationen efter ændringer i ovenstående rækkefølge

Fejlfinding

• Gendan OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-ro
• Kontrollér hardwarekonfigurationen på interfacet
• Gentilslut installationen efter CAN-bus-ro som beskrevet ovenfor

Vigtig information

• Yderligere tilslutninger, alternative stik, løse kabler eller kabeludvidelser er kun vejledende og beregnet til uddannede faginstallatører
• Alle ændringer skal foretages af uddannet personale
• Kontroller altid ændringer for producentgodkendelse og garantibetingelser
• Funktion og korrekthed skal verificeres med måling og køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion
• Ændringer udføres på brugerens eget ansvar uden garanti mod skader på køretøj, HU eller interface
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Land Rover Discovery IV (LA) 09/2009 – 11/2013
• Land Rover Range Rover Sport I (LS) 09/2009 – 08/2013
