Ratbetj. Mazda MX-5 (NB/NC) 1998-2015 24Pin BOSE

Ratinterface Mazda MX-5 (NB/NC) 1998-2015 24Pin BOSE

Bevar de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af bilens udstyr samt funktioner og software på den eftermonterede HU kan enkelte funktioner på ratbetjeningen mangle eller erstattes af andre funktioner.

Sammenlign de viste stik på adapteren med stikforbindelserne i din bil, og sørg for, at de passer både visuelt og teknisk.

Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret i bilen.

Tjek bilens funktioner, indstillinger og ratbetjeningsfunktioner før endelig montering.

Analog

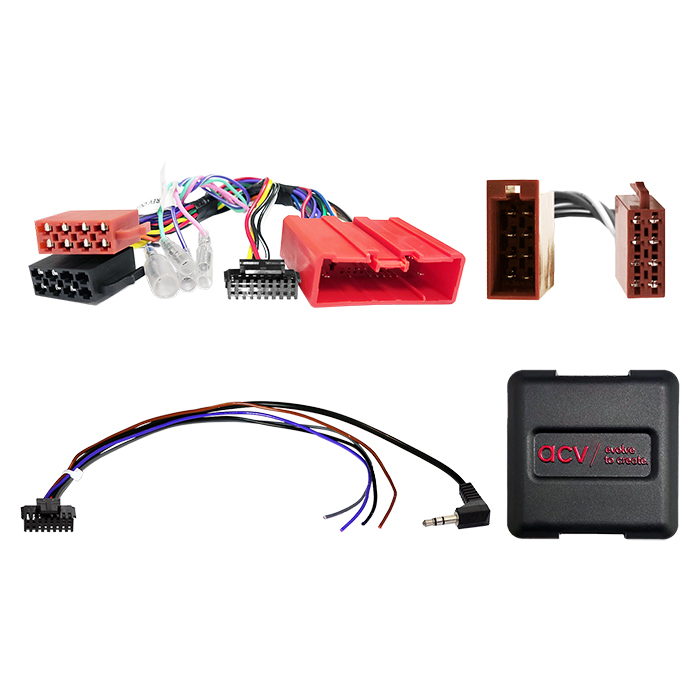

• Stik: 24 Pin Mazda
• Stik: OEM ratbetjening (SWC) > 3,5 mm Jack / løst kabel
• Stik: OEM forstærkersystem ISO(m) > ISO(f)

Køretøjer med Sanyo OEM HU:

• Fjern Sanyo-kabelsættet (skumdække i radioslot)

Køretøjer uden BOSE OEM forstærkersystem:

• Installation uden OEM forstærkersystem ISO(m) > ISO(f) stik
• Blå/hvid: +12V amp fjernbetjening
• Dato/tid indstillinger understøttet
• Turindstillinger understøttet
• Fader understøttet
• Dip-switch-indstillinger til eftermonteringsenheden (se manualen)

Tilgængelige signaler:

Reimporterede køretøjer eller køretøjer med anden software kan være inkompatible i funktioner.

SWC

Analoge signaler kan være uassignerede eller tildelt anderledes afhængigt af bilens udstyr.
Kontroller forbindelserne for korrekt tilslutning ved at måle med OEM-enheden:

• Pink: Speed pulse signal
• Grøn: GND parkeringsbremse signal
• Blå/hvid: +12V amp fjernbetjening

*Køretøjer uden BOSE OEM forstærkersystem > vare nr.: 42xmz002

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger på OEM-hovedenheden.
2. Afbryd strømmen til OEM-hovedenheden.
3. Kontroller alle interfaceforbindelser for korrekthed uden strøm.

Tilslutning og rækkefølge:

1. Kontroller interfaceindstillinger og hardwarekonfiguration uden strøm.
2. Kontroller konfigurationen af HU-tilslutningskablet uden strøm.
3. Tilslut HU-kablet efter instruktionerne fra eftermonteringsenheden.
4. Tilslut alle øvrige forbindelser efter instruktionerne fra eftermonteringsenheden.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfiguration af interface i henhold til instruktioner i artikeltekst og manual.
7. Konfigurer eftermonteringsenheden i henhold til instruktionerne for ratbetjening/kamera/handsfree/antenne phantom strømforsyning m.m.
8. Funktionskontrol af ratbetjening og bil.

Ændringer i interface og HU-tilslutningskabel:

1. Foretag ændringer uden strøm.
2. Tilslut igen efter ovenstående trin 5–8.

Ved fejl på interface eller bilen:

1. Geninstaller OEM-hovedenheden.
2. Brug OEM-hovedenheden.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfigurationen på interface.
5. Tilslut igen efter CAN-bus nedlukning, se ovenstående trin 5–6.

Bemærk:

Flere tilslutninger, ændringer af kabelføringer, alternative forbindelser eller forlængelser angivet i manual eller informationstekst er kun til orientering og for uddannet specialist.

1. Tilslutninger og ændringer skal kun udføres af uddannet specialist.
2. Tilslutninger og ændringer skal kontrolleres for producentgodkendelser eller garantibetingelser før tilslutning.
3. Tilslutninger og ændringer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabelføring.
4. Ændringer foretages på brugerens eget ansvar uden garanti for funktion.
5. Ændringer foretages på brugerens eget ansvar uden garanti for skader på bilen, eftermonteringsenheden eller interfacet.
6. Ændringer af det forsamlede kabelsæt kan ugyldiggøre produktgarantien.

Passer til:

• Mazda MX-5 (NB) 04/1998 - 08/2005
• Mazda MX-5 (NC) 10/2005 - 02/2009
• Mazda MX-5 (NC) 02/2009 - 07/2015
