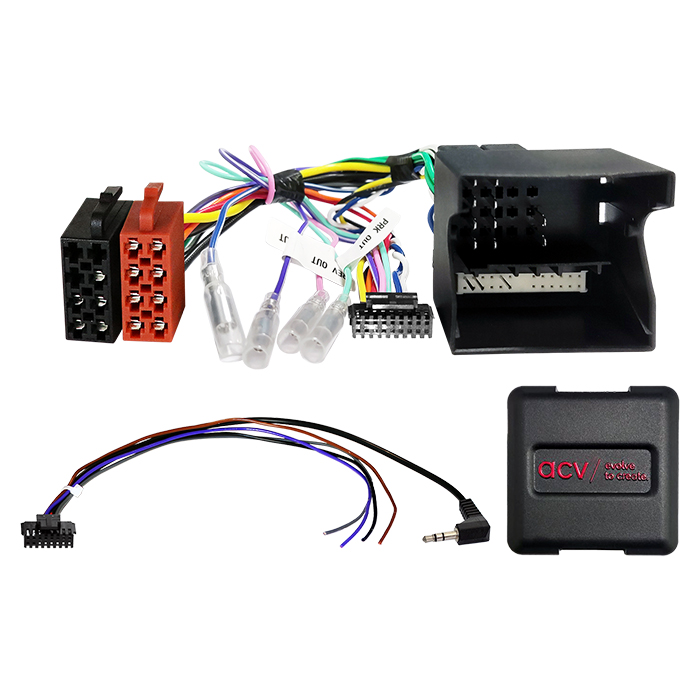

Ratbetj. Mercedes CLS/E/SLK 40Pin Quadlock MB2

Ratinterface Mercedes CLS/E/SLK 40Pin Quadlock MB2

Denne adapter bevarer de originale ratbetjeningsfunktioner (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste stik og kabler sammenlignes med stikkene i køretøjet for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de angivne OEM-hovedenheder oprindeligt var installeret. Test køretøjets funktioner, indstillinger og ratbetjening inden endelig montering.

Bemærk

• CAN Bus
• Tilslutning: 40 Pin Quadlock MB2 Mercedes
• Tilslutning: OEM SWC > 3,5 mm Jack / løst kabel

Køretøjstyper

• Køretøjer med 2-DIN Audio 20 OEM HU
• Køretøjer uden 2-DIN Audio 50 APS Comand NTG2/NTG2.5 OEM Sat Nav
• Køretøjer uden Audiogateway
• Køretøjer uden Harman Kardon OEM forstærkersystem

Audiogateway muligheder

• Mercedes forlængelse Audio Gateway → ISO 2,5 m bulk: vare 1195-25-2500-0
• Mercedes forlængelse Audio Gateway → ISO 6,5 m løst: vare 1195-25-6500-0
• SWC Mercedes, forskellige køretøjer ISO/10 Pin ISO/Mini ISO: vare 42a-1190-001

Køretøjer med Harman Kardon OEM lydsystem

• Audio 20 OEM HU: Active system adapter Mercedes Audiogateway MOST → RCA, vare: 13-1190-51
• Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav: SWC Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST → vare: 42xmc013-0
• Køretøjer med Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation:
• Tidsindstilling understøttes ikke
• Kan kodes til Audio 20 OEM HU, hvis muligt
• Dip-switch indstillinger for eftermonteret enhed: se manual

Tilgængelige signaler

• Rød: +12V tændingsstrøm (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal
• Maksimal belastning output: 250 mA
• Ved strømbehov over 250 mA:
• 1 relæ: spolemodstand min. 75 Ohm
• 2 relæer: spolemodstand min. 150 Ohm
• SWC: Elektrisk bagagerumsfunktion understøttes ikke

Generelle installationsanvisninger

Kontrol før installation

1. Kontrollér alle funktioner og køretøjsindstillinger på OEM HU
2. Afbryd OEM HU spændingsfrit
3. Kontrollér alle interfaceforbindelser for korrekthed spændingsfrit

Tilslutning og rækkefølge

1. Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontrollér konfiguration af HU-tilslutningskabel
3. Tilslut HU-kablet ifølge manualen
4. Tilslut øvrige forbindelser ifølge manualen
5. Tilslut hele installationen til køretøjet – hovedstikket til sidst
6. Konfigurér software i interfacet ifølge artikeltekst og manual
7. Konfigurér HU efter manual (ratbetjening, kamera, håndfri funktion, antennestrøm osv.)
8. Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

1. Ændringer skal udføres spændingsfrit
2. Gentilslut installationen efter ændringer som beskrevet ovenfor

Fejlfinding

1. Gendan OEM HU
2. Betjen OEM HU
3. Etabler CAN-bus-ro
4. Kontrollér hardwarekonfigurationen på interfacet
5. Gentilslut installationen efter CAN-bus-ro

Vigtig information

• Yderligere tilslutninger, alternative stik, løse kabler eller kabeludvidelser er kun vejledende og beregnet til uddannede faginstallatører
• Alle ændringer skal foretages af uddannet personale
• Kontroller altid ændringer for producentgodkendelse og garantibetingelser
• Funktion og korrekthed skal verificeres med måling og køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion
• Ændringer udføres på brugerens eget ansvar uden garanti mod skader på køretøj, HU eller interface
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Mercedes CLS-klasse (W219) 10/2004 - 06/2008
• Mercedes E-klasse (S211/W211) 03/2002 - 02/2008*
• Mercedes SLK-klasse (R171) 03/2004 - 03/2008
