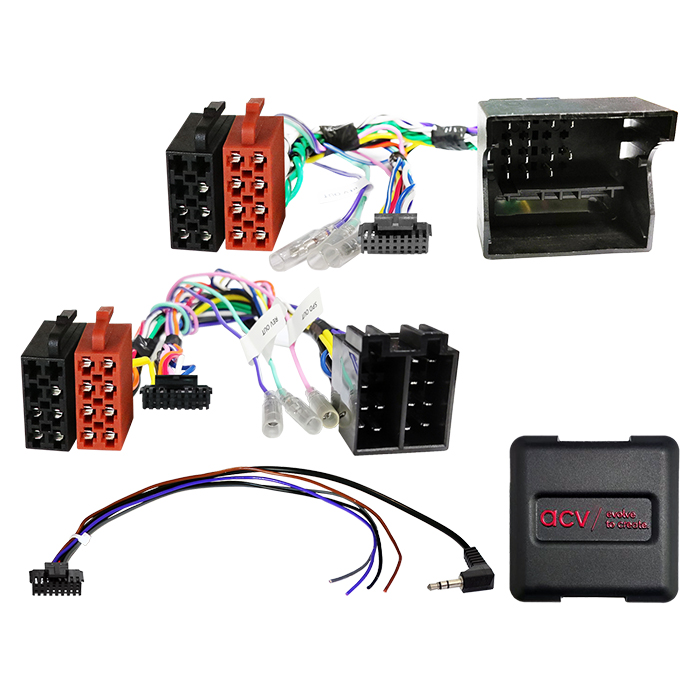

Ratbetj. Mercedes /Smart(W454)/VW ISO Multilead

Ratinterface Mercedes /Smart(W454)/VW ISO Multilead

Denne adapter bevarer de originale ratbetjeningsfunktioner (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste stik og kabler sammenlignes med stikkene i køretøjet for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de angivne OEM-hovedenheder oprindeligt var installeret, og test køretøjets funktioner, indstillinger og ratbetjening, inden den endelige montering.

Bemærk

• CAN Bus
• Tilslutning: ISO
• Køretøjer med CAN Bus i ISO-strømstik
• Ved ukendt Mercedes-stikvariant: SWC Mercedes køretøjer ISO/40-pin Quadlock Multilead → vare: 42xmc00c
• Køretøjer med 1-DIN Audio 5 OEM HU
• Smart med 1-DIN OEM CD HU
• VW med 1-DIN RCD2001 OEM HU
• Ved åben instrumentbord: kontrollér CAN Bus-tilslutning og ISO-stikopdeling ved måling før installation
• Forkert tilslutning kan beskadige interfacet
• Køretøjer uden ISO-stikopdeling:
• Pin 7: +12V tændingsstrøm klemme 15
• Pin 6: +12V belysning klemme 58
• Køretøjer med forskellig komfortinteriør CAN Bus-forbindelse:
• Brun/rød snoet → blå snoet: CAN high
• Brun snoet → hvid snoet: CAN low
• CAN Bus i CAN Bus-distributor under dørtrin
• CAN Bus ved climatronic
• Bakgear-signal +12V understøttes ikke altid
• Bakgear-signal førerside → alternativ kabel hvid/blå

Tilgængelige signaler

• Rød: +12V tændingsstrøm (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear-signal
• Grøn: GND parkeringsbremse-signal
• Maksimal belastning samlet output: 100 mA
• Ved strømkrav over 100 mA:
• 1 relæ: spolemodstand mindst 75 Ohm
• 2 relæer: spolemodstand mindst 150 Ohm

Ratbetjening (SWC)

• Alle standard SWC-funktioner bevares, afhængigt af køretøjets udstyr og HU

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser for korrekthed spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfiguration af radioens tilslutningskabel
• Tilslut radioens kabel ifølge HU-manualen
• Tilslut øvrige forbindelser ifølge HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Konfigurér software i interfacet ifølge artikeltekst og manual
• Konfigurér HU efter manualen (ratbetjening, kamera, håndfri funktion, antennestrøm m.m.)
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer skal udføres spændingsfrit
• Gentilslut installationen efter ændringer som beskrevet ovenfor

Fejlfinding

• Gendan OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-ro
• Kontrollér hardwarekonfigurationen på interfacet
• Gentilslut installationen efter CAN-bus-ro som beskrevet ovenfor

Vigtig information

• Yderligere tilslutninger, alternative stik, løse kabler eller kabeludvidelser er kun vejledende og beregnet til uddannede faginstallatører
• Alle ændringer skal foretages af uddannet personale
• Kontroller altid ændringer for producentgodkendelse og garantibetingelser
• Funktion og korrekthed skal verificeres med måling og køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion
• Ændringer udføres på brugerens eget ansvar uden garanti mod skader på køretøj, HU eller interface
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Mercedes A-klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A-klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-klasse (T245) 07/2005 – 04/2008
• Mercedes B-klasse (T245) 04/2008 – 09/2011
• Mercedes C-klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Smart For Four (W454) 01/2004 – 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016
