Ratbetj. Mercedes Sprinter 06/18-24 Multilead Quadlock

Ratinterface Mercedes Sprinter 06/18-24 Multilead Quadlock

Behold de originale funktioner på rattet, når fabriksradioen udskiftes med et eftermonteret anlæg (HU).

Afhængigt af bilens udstyr, samt funktionerne og softwaren i det eftermonterede anlæg, kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Sammenlign de viste stik på adapteren med stik i bilen, og sørg for, at de passer både visuelt og teknisk.

Kontroller, om et af de listede OEM-anlæg oprindeligt var installeret i bilen.

Kontroller også bilens funktioner, indstillinger og funktionalitet af ratbetjening (SWC) inden endelig montering.

CAN Bus

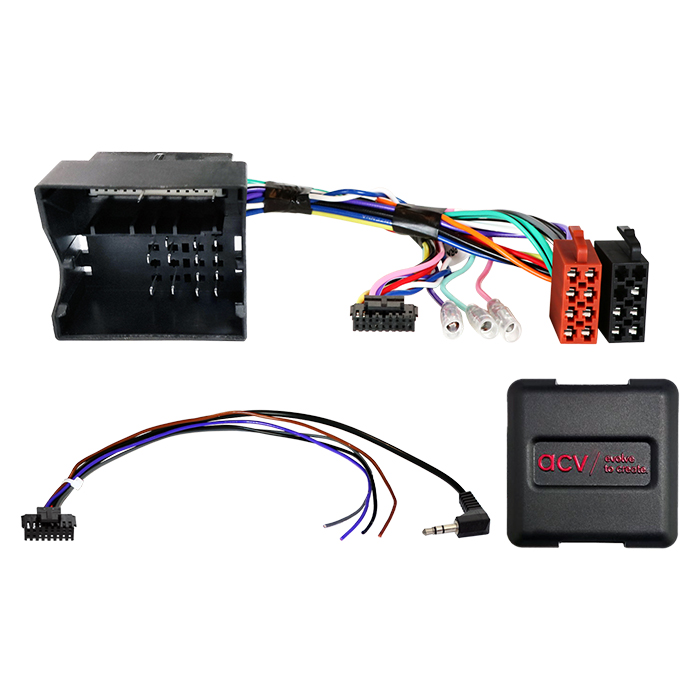

• Stik: 40 Pin Quadlock Mercedes
• Stik: OEM SWC > 3,5 mm Jack / løs ledning

Specielle køretøjer:

• Køretøjer med åbent instrumentpanel
• Køretøjer med 1-DIN Browse OEM HU
• Lyserød ledning: hastighedspuls signal understøttes ikke

Køretøjer med E-call:

• Kontroller MQS-strip mikrofonkabels forbindelser før installation
• Tilpas MQS-strip mikrofon jumperforbindelser om nødvendigt
• Kontroller E-call funktion før endelig montering

Køretøjer med kamera eftermontering:

• +12V bakgear signal: kontroller funktion på interface før installation
• Alternativt: +12V bakgear signal på førerside bag sikringsboks, kabel farve hvid/blå

Tilgængelige signaler:

• Reimporterede køretøjer eller biler med anden software kan være funktionelt inkompatible.
• Rød: +12V tænding Klemme 15
• Orange: +12V belysning Klemme 58
• Lilla/hvid: +12V bakgear signal
• Grøn: GND håndbremse signal

Maks. belastning: 250 mA

Ved strømkrav > 250 mA:

• 1 relæ: spolemodstand min. 75 Ohm
• 2 relæer: spolemodstand min. 150 Ohm

SWC

• *For flere SWC-funktioner > kod bilen til Audio 15 OEM HU, hvis muligt

Generelle installationsinstruktioner:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger på OEM-anlægget.
2. Afbryd OEM-anlægget uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Forbindelse og rækkefølge:

1. Kontroller interfaceindstillinger og hardwarekonfiguration uden spænding.
2. Kontroller konfiguration af HU-forbindelseskabel uden spænding.
3. Tilslut HU-forbindelseskablet ifølge eftermonteringsanlæggets manual.
4. Tilslut alle øvrige forbindelser ifølge manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfiguration af interface ifølge vejledning i produkttekst og manual.
7. Konfigurer eftermonteringsanlægget ifølge manualen: ratbetjening/kamera/handsfree-kit/antenne phantom strømforsyning m.m.
8. Funktionskontrol af ratbetjening og bil.

Ændringer i interface eller HU-forbindelseskabel:

1. Ændringer udføres uden spænding.
2. Tilslut igen som ovenfor (pkt. 5-8).

Ved fejl i interface eller bil:

1. Geninstaller OEM-anlægget
2. Betjen OEM-anlægget
3. Etabler CAN Bus shutdown
4. Kontroller hardwarekonfiguration af interface
5. Tilslut igen efter CAN Bus shutdown (pkt. 5-8)

Vigtigt:

Yderligere forbindelser, ændringer, alternative forbindelser eller kabeltilslutninger angivet i manualen eller produktteksten er udelukkende til orientering for kvalificeret personale.

• Alle ændringer skal udføres af uddannet tekniker.
• Ændringer skal kontrolleres for producentgodkendelser og garantibetingelser.
• Funktion og korrekthed skal kontrolleres ved måling og sammenligning med bilens kabelplan.
• Alt udføres på eget ansvar uden garanti for funktion.
• Skader på bil, eftermonteringsanlæg eller interface dækkes ikke.
• Ændringer af fabriksmonteret kabel kan ugyldiggøre produktets garanti.

Passer til:

• Mercedes Sprinter (W907/W910) 06/2018 – 2024
