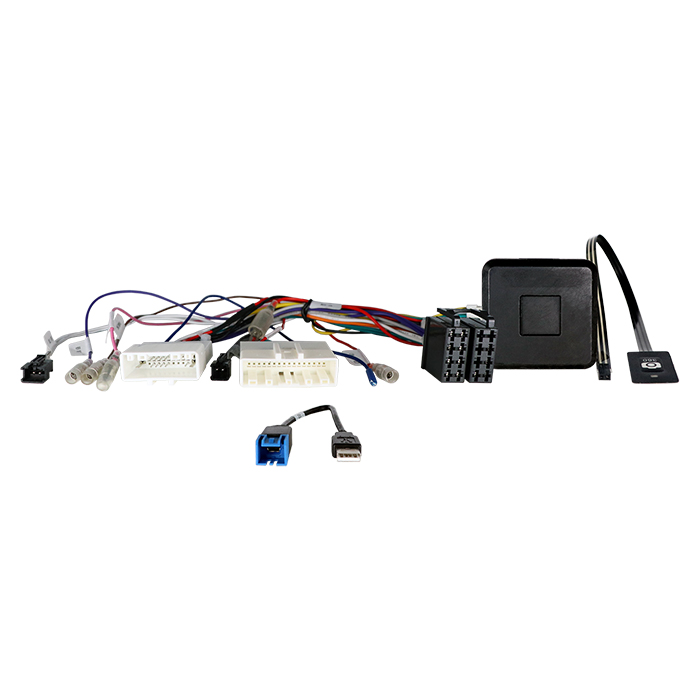

Ratbetj. Nissan- 20Pin/24Pin Multilead-kamera

Ratinterface Nissan- 20Pin/24Pin Multilead-kamera

Behold de originale funktioner for ratbetjening, når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik, og sørg for, at de passer både visuelt og teknisk.

Kontroller om en af de listede OEM-radioer oprindeligt var installeret.

Kontroller også bilens funktioner, indstillinger og ratbetjeningens funktionalitet inden endelig montering.

Analog stik:

• 20 Pin / 24 Pin Nissan
• OEM SWC > 3,5 mm Jack / løs ledning
• OEM AUX > RCA(m) rød/hvid
• OEM USB > USB-A
• OEM 360° kamerasystem > RCA(m) gul

Køretøjer med specielt udstyr:

• OEM Navigation
• OEM 360° kamerasystem
• Modeludstyr N-Connecta
• Modeludstyr N-Vision
• Modeludstyr Tekna > Nissan Safety Shield funktioner ikke understøttet:
  • Motion detection
  • Parking assistant
  • Drowsiness detection
  • Blind spot assist

Indstillinger:

• Dato/tid vises via BC-display i AUX-position
• BC reset til fabriksindstillinger og re-konfiguration nødvendig, hvis AUX-menu mangler
• Track forward / track back kan byttes funktion

OEM AUX:

• Før installation kontroller korrekt tilslutning ved måling

Dip switch-indstillinger:

• Se manual fra producent af den eftermonterede enhed

Signaler leveret:

• Reimporterede biler eller biler med anden software kan være inkompatible
• Rød: +12V tændingsklemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal

Belastningskapacitet:

• Max 250 mA
• Ved strømbehov over 250 mA:
  • 1 relæspole: min. 75 Ohm
  • 2 relæspole: min. 150 Ohm

SWC:

• Dato/tidsindstilling understøttes
• 360° OEM kamerasystem understøttes

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed
4. Tilslut alle øvrige forbindelser efter instruktionerne
5. Tilslut hele installationen til bilen med hovedtilslutning sidst
6. Softwarekonfiguration af interface i henhold til manualen
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening/kamera/handsfree kit/antenne phantom powering mv.
8. Funktionskontrol af ratbetjening og bil

Ændringer af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding
2. Tilslut igen efter ovenstående rækkefølge

Ved fejl på interface eller bil:

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Etabler CAN-bus nedlukning
4. Kontroller hardwarekonfiguration af interface
5. Tilslut igen efter CAN-bus nedlukning

Yderligere tilslutninger eller ændringer:

1. Skal udføres af faguddannet personale
2. Kontroller for producentgodkendelser og garantibetingelser før tilslutning
3. Kontroller funktion og korrekthed ved måling og sammenligning med bilens kabelplan
4. Ændringer udføres på brugerens eget ansvar uden garanti for funktion
5. Ændringer udføres på brugerens eget ansvar uden garanti for skader på bil, eftermonteret enhed eller interface
6. Modifikation af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti

Passer til:

• Nissan Kicks 05/2017 - 08/2020
• Nissan Qashqai (J11) 03/2014 - 10/2018
• Nissan Rogue II 2014 - 2019
• Nissan X-Trail (T32) 07/2017 - 08/2018
