Ratbetj. Nissan 20Pin/24Pin Multilead USB/AUX

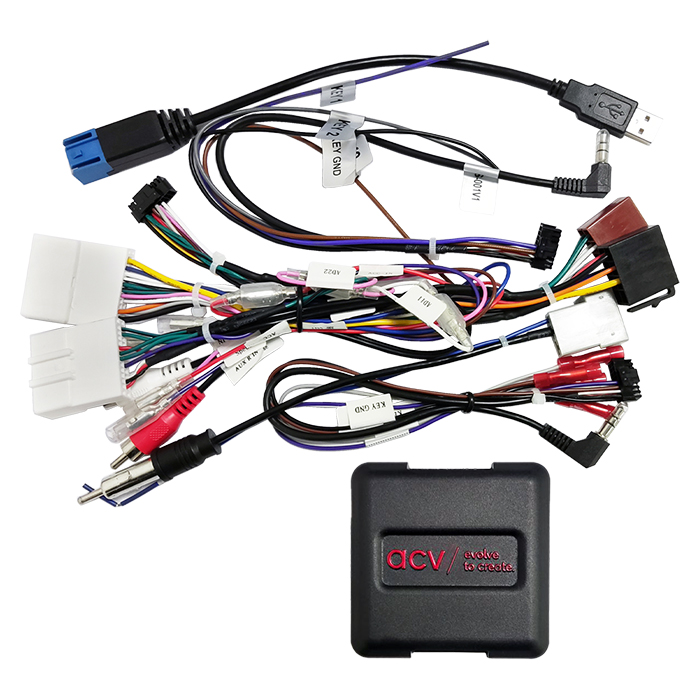

Ratinterface Nissan 20Pin/24Pin Multilead USB/AUX

Behold de originale funktioner for ratbetjening, når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik, og sørg for, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret.

Kontroller også bilens funktioner, indstillinger og ratbetjeningens funktionalitet, inden endelig montering.

CAN Bus

• Stik: 20 Pin / 32 Pin Nissan
• Stik: OEM SWC > 3,5mm Jack / løs ledning
• Stik: OEM antenne > DIN(m)
• Stik: OEM AUX > RCA(m) rød/hvid
• Stik: OEM USB > USB-A
• Blå: +12V antenne remote

Biler uden 360° OEM kamerasystem

AUX

• Kontroller korrekt tilslutning ved måling med OEM HU før installation

Dato- og tidsindstilling understøttes

Dip switch-indstillinger til eftermonteringsenhedens producent (se manualen)

Følgende signaler leveres

• Reimporterede biler eller biler med anden software kan have inkompatible funktioner
• Rød: +12V tændingsklemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal

Belastningskapacitet på udgange: maks. 250 mA

Strømbehov over 250 mA:

• 1 relæspole modstand 75 Ohm min.
• 2 relæspole modstand 150 Ohm min.

SWC

• Dato- og tidsindstilling understøttes
• *Biler uden OEM PDC / OEM kamera
• **Biler med modeludstyr Acenta

Generelle installationsanvisninger

Verifikation

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen
2. Frakobl OEM-radioen uden spænding
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed
4. Tilslut alle øvrige forbindelser efter instruktionerne for den eftermonterede enhed
5. Tilslut hele installationen til bilen med hovedtilslutning sidst
6. Softwarekonfiguration af interface i henhold til instruktioner i artiklen og manualen
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening/kamera/handsfree kit/antenne phantom powering mv.
8. Funktionskontrol af ratbetjening og bil

Ændringer af interface og HU-tilslutningskabel

1. Ændringer udføres uden spænding
2. Tilslut igen efter ovenstående rækkefølge

Ved fejl på interface eller bil

1. Geninstaller OEM-radioen
2. Betjen OEM-radioen
3. Etabler CAN-bus nedlukning
4. Kontroller interface-hardwarekonfiguration
5. Tilslut igen efter CAN-bus nedlukning

Yderligere tilslutninger, ændringer eller alternative forbindelser

1. Skal udføres af faguddannet personale
2. Skal kontrolleres for producentgodkendelser og garantibetingelser før tilslutning
3. Skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabelplan
4. Ændringer foretages på brugerens eget ansvar uden garanti for funktion
5. Ændringer foretages på brugerens eget ansvar uden garanti for skader på bil, eftermonteret enhed eller interface
6. Ændringer af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti

Passer til:

• Nissan Micra (K14) 03/2017 - 08/2019*
• Nissan Pulsar (C13) 10/2014 - 06/2018
• Nissan Qashqai (J11) 03/2014 - 07/2017**
• Nissan Titan (H61) 2015 - 2019
• Nissan X-Trail (T32) 07/2014 - 07/2017
