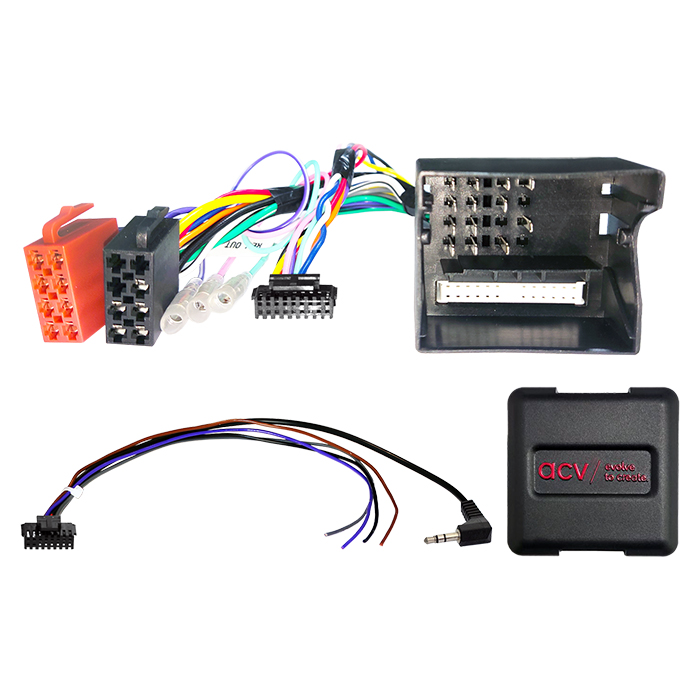

Ratbetj. Opel 40Pin Quadlock Multilead 10.2006-11.2008

Ratinterface Opel 40Pin Quadlock Multilead 10.2006-11.2008

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningsfunktioner mangle eller blive erstattet af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet inden endelig montering.

• Stik: 40 Pin Quadlock Opel
• Stik: OEM SWC > 3,5 mm Jack / løs ledning
• Køretøjer med CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM HU
• Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM HU

Følgende signaler leveres:

• Rød: +12V tænding klemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal

Belastningskapacitet:

• Maksimal belastning på udgange: 250 mA
• Ved strømbehov over 250 mA:
  • 1 relæspole minimum 75 Ohm
  • 2 relæspoler minimum 150 Ohm

SWC:

• Ratbetjening understøttes
• Køretøjsindstillinger understøttes
• Understøtter køretøjer med trapez-formet OEM HU

Generelle installationsanvisninger

Verifikation:

• Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen
• Frakobl OEM-radioen uden spænding
• Kontroller alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge:

• Kontroller interface-indstillinger og hardwarekonfiguration uden spænding
• Kontroller konfigurationen af HU-tilslutningskablet uden spænding
• Tilslut HU-tilslutningskablet i henhold til instruktionerne for den eftermonterede enhed
• Tilslut alle øvrige forbindelser i henhold til instruktionerne
• Tilslut hele installationen til køretøjet med hovedtilslutning sidst
• Foretag softwarekonfiguration af interfacet i henhold til varetekst og manual
• Konfigurer den eftermonterede enhed til ratbetjening, kamera, handsfree, antenne phantom-forsyning og øvrige funktioner
• Test ratbetjening og køretøjets funktioner

Ændringer af interface og HU-tilslutningskabel:

• Ændringer skal udføres uden spænding
• Genforbind installationen som beskrevet ovenfor

Ved fejl på interface eller køretøj:

• Geninstaller OEM-radioen
• Betjen OEM-radioen
• Etabler CAN-bus nedlukning
• Kontroller hardwarekonfigurationen af interfacet
• Tilslut igen efter CAN-bus nedlukning som beskrevet ovenfor

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative forbindelser eller kabelaændringer må kun udføres af faguddannet personale
• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabeldiagram
• Alle ændringer udføres på brugerens eget ansvar uden garanti for funktion eller for skader på køretøj, eftermonteret enhed eller interface
• Modifikationer af det præmonterede ledningsnet kan medføre bortfald af produktets garanti

Passer til:

• Nissan Primastar (X83) 09/2006 - 01/2011*
• Opel Agila A (H00) 06/2003 - 10/2007
• Opel Antara (L-A) 11/2006 - 11/2010
• Opel Astra H (A-H) 03/2004 - 02/2007
• Opel Astra H (A-H) 02/2007 - 11/2010
• Opel Combo (C) 10/2004 - 09/2011
• Opel Corsa C (X01) 07/2003 - 10/2006
• Opel Corsa D (S07) 10/2006 - 11/2008
• Opel Meriva A (X01) 11/2005 - 03/2010
• Opel Signum I (Z03) 09/2005 - 08/2008
• Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
• Opel Vectra C (Z02) 09/2005 - 09/2008
• Opel Vivaro A (X83) 09/2006 - 01/2011*
• Opel Zafira B (A-H) 07/2005 - 06/2010
• Opel Zafira B (A-H) 02/2008 - 12/2014
• Renault Trafic II (L/jL) 10/2006 - 01/2011*
