Ratbetj. Opel ISO Multilead

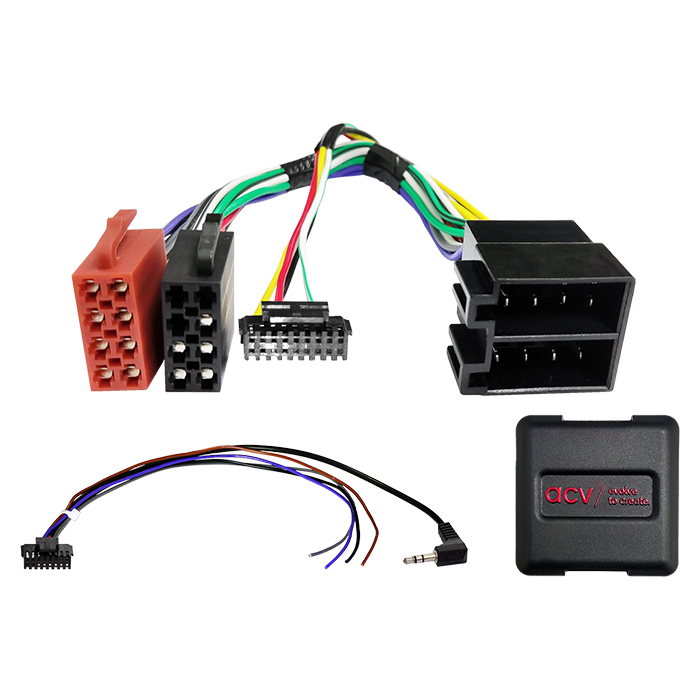

Ratinterface Opel ISO Multilead

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktionerne og softwaren i den eftermonterede hovedenhed kan enkelte betjeningsfunktioner mangle eller blive erstattet af andre funktioner.

Sammenlign de viste stik på ledningsnettet med bilens originale stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de angivne OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet inden endelig montering.

Bemærk:

• Analog tilslutning
• Stik: ISO
• Stik: OEM ratbetjening (SWC) > 3,5 mm Jack / løse ledninger
• Køretøjer med SWC-tilslutning via strømstik A, pin 2
• Understøtter Delco / Delphi / Grundig / Philips 1-DIN OEM-radio
• Understøtter OEM-radioer: CCR2006 / CAR2003 / CAR2004 / CDR2005
• Bilindstillinger understøttes ikke

Følgende signaler leveres:

• Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet
• SWC understøttes

Generelle installationsanvisninger

Verifikation:

• Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen
• Frakobl OEM-radioen uden spænding
• Kontroller alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge:

• Kontroller interface-indstillinger og hardwarekonfiguration uden spænding
• Kontroller konfigurationen af HU-tilslutningskablet uden spænding
• Tilslut HU-tilslutningskablet i henhold til instruktionerne for den eftermonterede enhed
• Tilslut alle øvrige forbindelser i henhold til instruktionerne
• Tilslut hele installationen til køretøjet med hovedtilslutningen til sidst
• Foretag softwarekonfiguration af interfacet i henhold til varetekst og manual
• Konfigurer den eftermonterede enhed til ratbetjening, kamera, handsfree, antenne phantom-forsyning og øvrige funktioner
• Test ratbetjeningens funktion samt køretøjets funktioner

Ændringer af interface og HU-tilslutningskabel:

• Ændringer skal udføres uden spænding
• Genforbind installationen i henhold til ovenstående rækkefølge

Ved fejl på interface eller køretøj:

• Geninstaller OEM-radioen
• Betjen OEM-radioen
• Etabler CAN-bus-nedlukning
• Kontroller hardwarekonfigurationen af interfacet
• Tilslut igen efter CAN-bus-nedlukning i henhold til ovenstående anvisninger

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative forbindelser eller kabeludvidelser må kun udføres af faguddannet personale
• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabeldiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion eller for skader på køretøj, eftermonteret enhed eller interface
• Modifikationer af det præmonterede ledningsnet kan medføre bortfald af produktets garanti

Passer til:

• Opel Agila A (H00) 08/2000 - 06/2003
• Opel Astra G (T92/T98) 02/1998 - 02/2005
• Opel Astra G (T98C) 03/2000 - 01/2006
• Opel Corsa C (X01) 10/2000 - 07/2003
• Opel Meriva A (X01 MONOCAB A) 02/2003 - 11/2005
• Opel Omega B (V94) 08/1999 - 11/2003
• Opel Signum (Z03) 01/2003 - 08/2005
• Opel Sintra (APV) 09/1996 - 04/1999
• Opel Tigra (S93) 09/1994 - 12/2000
• Opel Vectra B (J96) 10/1995 - 02/1999
• Opel Vectra B (J96) 02/1999 - 06/2002
• Opel Vectra C (Z02) 01/2002 - 08/2005
• Opel Vivaro A (X83) 01/2001 - 09/2006
• Opel Zafira A (T98 MONOCAB) 04/1999 - 11/2002
• Opel Zafira A (T98 MONOCAB) 11/2002 - 05/2005
