Ratbetj. Opel/Renault 40 pin quadlock multilead

Ratinterface Opel/Renault 40 pin quadlock multilead

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

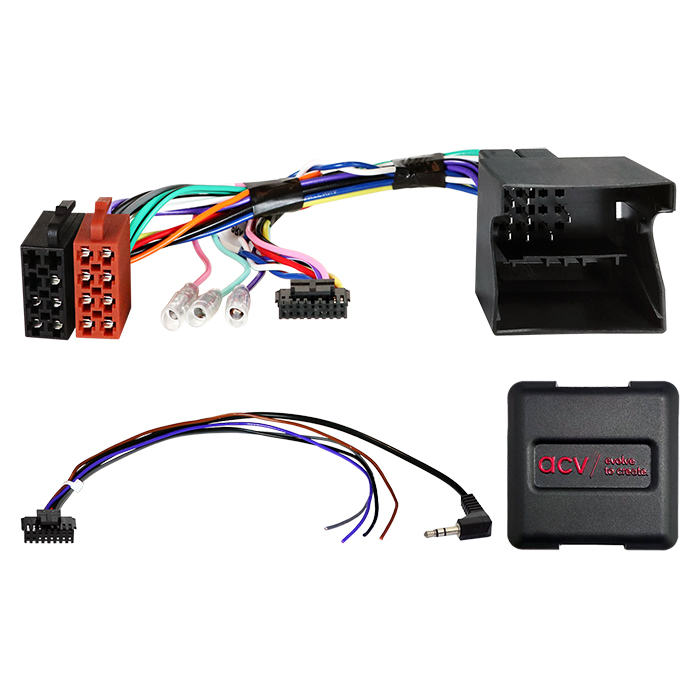

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet, inden den endelige montering.

CAN Bus:

• Stik: 40 Pin Quadlock Renault
• Stik: OEM SWC > 3,5 mm Jack / løs ledning

Køretøjer:

• Opel med CD30/CD30MP3/CDC40/CD50/CD70 OEM-radio
• Renault uden Arkamys DSP OEM forstærkersystem
• Renault uden Radiosat Classic OEM-radio*
• Køretøjer med TomTom OEM Sar Nav-funktion understøttes ikke

SWC:

• Funktionen virker kun, når motoren kører
• Dato/tidsindstilling understøttes ikke
• Kontakt support for yderligere oplysninger
• Køretøjer med Tuner List OEM-radio uden display**

Signaler leveret:

• Rød: +12V tændingsklemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal

Belastningskapacitet:

• 250 mA
• Strømbehov over 250 mA:
  • 1 relæspole: min. 75 Ohm
  • 2 relæspole: min. 150 Ohm

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen.
2. Frakobl OEM-radioen uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding.
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed.
4. Tilslut alle øvrige forbindelser efter instruktionerne.
5. Tilslut hele installationen til bilen med hovedtilslutning sidst.
6. Softwarekonfiguration af interface i henhold til instruktionerne i manualen.
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening, kamera, handsfree kit, antenne phantom powering og andre funktioner.
8. Funktionskontrol af ratbetjening og bil.

Ændringer af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding.
2. Tilslut igen efter ovenstående rækkefølge.

Ved fejl på interface eller bil:

1. Geninstaller OEM-radioen.
2. Betjen OEM-radioen.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfiguration af interface.
5. Tilslut igen efter CAN-bus nedlukning.

Vigtigt ved flere tilslutninger eller ændringer:

• Yderligere tilslutninger, ændringer eller alternative forbindelser angivet i manualen er kun til orientering for faguddannet personale.
• Ændringer og modifikationer må kun udføres af faguddannet personale.
• Funktion og korrekthed skal kontrolleres ved måling og sammenligning med bilens kabelplan før tilslutning.
• Alle ændringer foretages på brugerens eget ansvar uden garanti for funktion eller skader på bil, eftermonteret enhed eller interface.
• Modifikationer af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Opel Vivaro (X83) 01/2011 - 07/2014
• Renault Clio III (R) 05/2009 - 04/2014
• Renault Mégane III (B/BZ) 05/2009 - 03/2012
• Renault Scenic III (JZ) 06/2009 - 02/2012
• Renault Twingo II (N) 09/2009 - 12/2011**
• Renault Wind (N) 08/2010 - 08/2013**
