Ratbetj. Suzuki Ignis/Jimny/Swift 20Pin Multilead

Ratinterface Suzuki Ignis/Jimny/Swift 20Pin Multilead

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

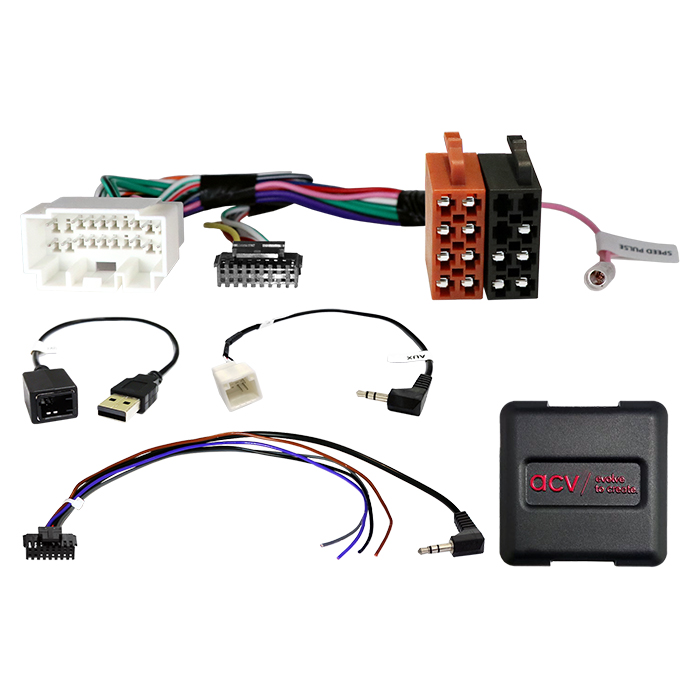

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet inden endelig montering.

Analog

• Stik: 20 Pin Suzuki
• Stik: OEM SWC > 3,5 mm Jack / løs ledning
• Stik: OEM AUX > 3,5 mm Jack
• Stik: OEM USB > USB-A

Kontroller dip-switch indstillinger for eftermonteringsenheden ifølge producentens manual.

Følgende signaler leveres:

• Reimporterede biler eller biler med anden software kan have inkompatible funktioner.

Generelle installationsanvisninger

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen.
2. Frakobl OEM-radioen uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding.
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed.
4. Tilslut alle øvrige forbindelser efter instruktionerne for den eftermonterede enhed.
5. Tilslut hele installationen til bilen med hovedtilslutning sidst.
6. Softwarekonfiguration af interfacet i henhold til instruktioner i manual og varetekst.
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening, kamera, handsfree kit, antenne phantom powering og andre funktioner.
8. Test funktionalitet af ratbetjening og bil.

Ændringer af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding.
2. Tilslut igen som beskrevet ovenfor.

Ved fejl på interface eller bil:

1. Geninstaller OEM-radioen.
2. Betjen OEM-radioen.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfiguration af interfacet.
5. Tilslut igen efter CAN-bus nedlukning som beskrevet ovenfor.

Vigtigt:

Yderligere tilslutninger, ændringer, alternative forbindelser eller kabelændringer skal kun udføres af faguddannet personale.

• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabelplan.
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion eller skader på bil, eftermonteret enhed eller interface.
• Modifikationer af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Suzuki Ignis (MF) 01/2017 - 04/2021
• Suzuki Ignis (MF) 04/2021 - 08/2024
• Suzuki Jimny (GJ) 10/2018 - 09/2020
• Suzuki Jimny NFZ (GJ) 04/2021 - 08/2024
• Suzuki Swift (AZ) 04/2017 - 03/2024
