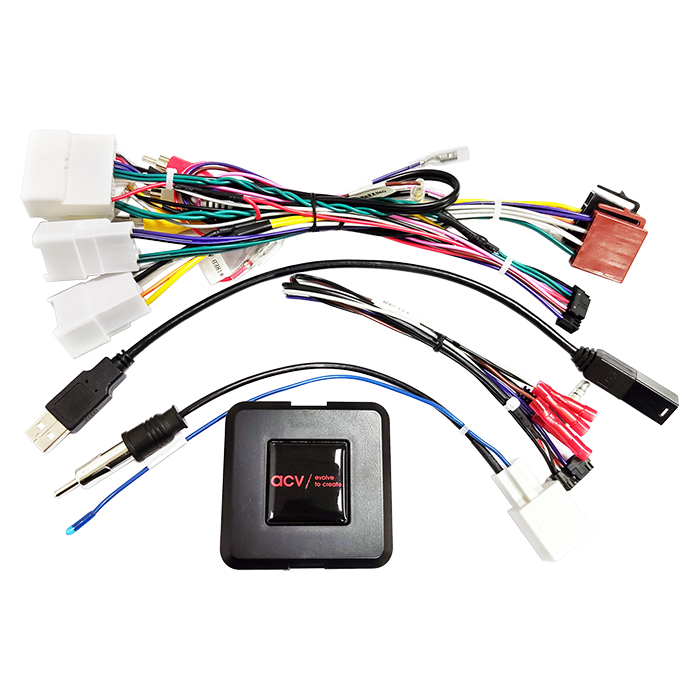

Ratbetj. Toyota 10Pin/6Pin/28Pin/24Pin Multilead

Ratinterface Toyota 10Pin/6Pin/28Pin/24Pin Multilead

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningsfunktioner mangle eller blive erstattet af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de angivne OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet inden endelig montering.

CAN Bus

• Stik: 10 Pin / 6 Pin / 28 Pin / 24 Pin Toyota
• Stik: OEM SWC > 3,5 mm Jack / løs ledning
• Stik: OEM antenne > DIN (han)
• Stik: OEM AUX > RCA (han) rød/hvid
• Stik: OEM 360° kamerasystem > RCA (han) gul
• Blå ledning: +12V antenne remote

Bemærk:

• Køretøjer med OEM forstærkersystem understøttes.
• Faderfunktion understøttes ikke.
• Køretøjets sprog kan kun ændres, når OEM-radioen er installeret.

Følgende signaler leveres:

• Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.
• Rød: +12V tænding klemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspuls-signal
• Grøn: GND parkeringsbremse-signal

Maksimal belastningskapacitet på udgange er 250 mA.

Ved strømbehov over 250 mA:
1 relæspole minimum 75 Ohm
2 relæspoler minimum 150 Ohm

• SWC understøttes.
• OEM forstærkersystem understøttes.
• OEM 360° kamerasystem understøttes.

Generelle installationsanvisninger

Verifikation:

• Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen.
• Frakobl OEM-radioen uden spænding.
• Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

• Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
• Kontroller konfigurationen af HU-tilslutningskablet uden spænding.
• Tilslut HU-tilslutningskablet i henhold til instruktionerne for den eftermonterede enhed.
• Tilslut alle øvrige forbindelser i henhold til instruktionerne.
• Tilslut hele installationen til bilen med hovedtilslutningen til sidst.
• Foretag softwarekonfiguration af interfacet i henhold til varetekst og manual.
• Konfigurer den eftermonterede enhed til ratbetjening, kamera, handsfree, antenne phantom-forsyning og øvrige funktioner.
• Test ratbetjening og køretøjets funktioner.

Ændringer af interface og HU-tilslutningskabel:

• Ændringer skal udføres uden spænding.
• Tilslut igen i den beskrevne rækkefølge.

Ved fejl på interface eller køretøj:

• Geninstaller OEM-radioen.
• Betjen OEM-radioen.
• Etabler CAN-bus nedlukning.
• Kontroller hardwarekonfigurationen af interfacet.
• Tilslut igen efter CAN-bus nedlukning som beskrevet ovenfor.

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative forbindelser eller kabelændringer er udelukkende til orientering og må kun udføres af faguddannet personale.
• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabeldiagram.
• Alle ændringer foretages på brugerens eget ansvar uden garanti for funktion eller for skader på køretøj, eftermonteret enhed eller interface. Modifikationer af det præmonterede ledningsnet kan medføre bortfald af produktets garanti.

Passer til:

• Toyota Highlander (XU50) 2018 - 12/2019
• Toyota Land Cruiser (J15) 10/2013 - 12/2017
• Toyota Land Cruiser (J15) 01/2018 - 07/2019
• Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018
