Ratbetj. Toyota 28Pin/34Pin/10Pin Multilead
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724480566 |
| Vægt (Emb.) | 139g |
| Rumfang (Emb.) | 0.00140825 |
| Bredde (Emb.) | 131mm |
| Længde (Emb.) | 215mm |
| Højde (Emb.) | 50mm |

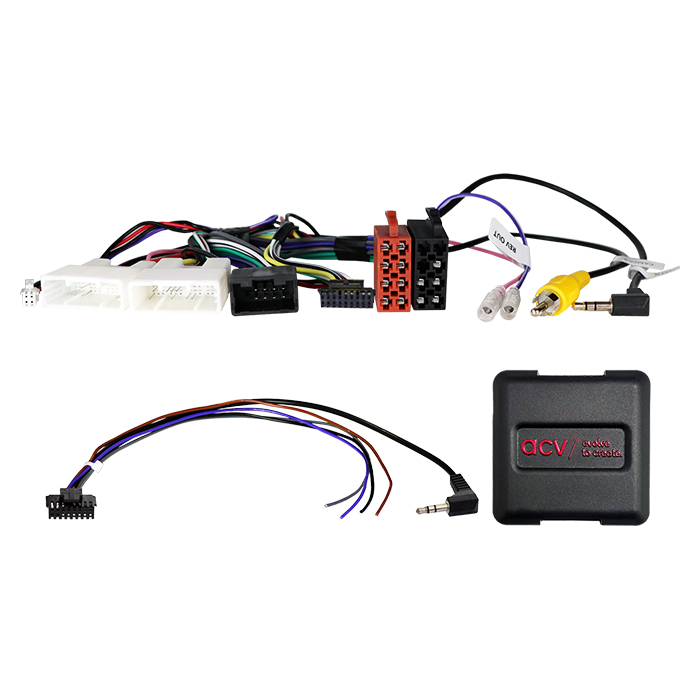

Ratinterface Toyota 28Pin/34Pin/10Pin Multilead
Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret enhed.
Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.
Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.
Kontroller, om en af de listede OEM-radioer oprindeligt var installeret.
Gennemgå også bilens funktioner, indstillinger og ratbetjeningens funktionalitet inden endelig montering.
- Stik: 28 Pin / 30 Pin / 10 Pin Toyota
- Stik: OEM SWC > 3,5 mm Jack / løs ledning
- Stik: OEM AUX > Jack(m) 3,5 mm
- Stik: OEM bakkamera > RCA(m) gul kameraindgang
Passer til:
- Forskellige modeller fra Toyota
For mere info - Klik her
Ratinterface Toyota 28Pin/34Pin/10Pin Multilead
Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret enhed.
Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.
Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.
Kontroller, om en af de listede OEM-radioer oprindeligt var installeret.
Gennemgå også bilens funktioner, indstillinger og ratbetjeningens funktionalitet inden endelig montering.
Analog
- Stik: 28 Pin / 30 Pin / 10 Pin Toyota
- Stik: OEM SWC > 3,5 mm Jack / løs ledning
- Stik: OEM AUX > Jack(m) 3,5 mm
- Stik: OEM bakkamera > RCA(m) gul kameraindgang
- Lilla/hvid: +12V bakgear-signal
Køretøjer med forskellig pin-tilordning og køretøjer med OEM Sat Nav:
- Kontroller pin-tilordning for at undgå fejl eller skader på bilen eller den eftermonterede enhed før tilslutning ved måling.
- OEM kamera +6V forsyning > kontroller korrekt tilordning med OEM HU før installation
- Video (+/-) > kontroller korrekt tilordning med OEM HU før installation
- USB > kontroller korrekt tilordning med OEM HU før installation
- AUX > kontroller korrekt tilordning med OEM HU før installation
Følgende signaler leveres:
- Reimporterede køretøjer eller køretøjer med forskellig software kan være inkompatible i funktioner.
Generelle installationsanvisninger:
Verifikation:
- 1: Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen.
- 2: Frakobl OEM-radioen uden spænding.
- 3: Kontroller alle interfaceforbindelser for korrekthed uden spænding.
Tilslutning og rækkefølge:
- 1: Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
- 2: Kontroller konfigurationen af HU-tilslutningskablet uden spænding.
- 3: Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed.
- 4: Tilslut alle øvrige forbindelser efter instruktionerne for den eftermonterede enhed.
- 5: Tilslut hele installationen til bilen med hovedtilslutning sidst.
- 6: Softwarekonfiguration af interface i henhold til instruktionerne i manualen.
- 7: Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening, kamera, handsfree kit, antenne phantom powering og andre funktioner.
- 8: Funktionskontrol af ratbetjening og bil.
