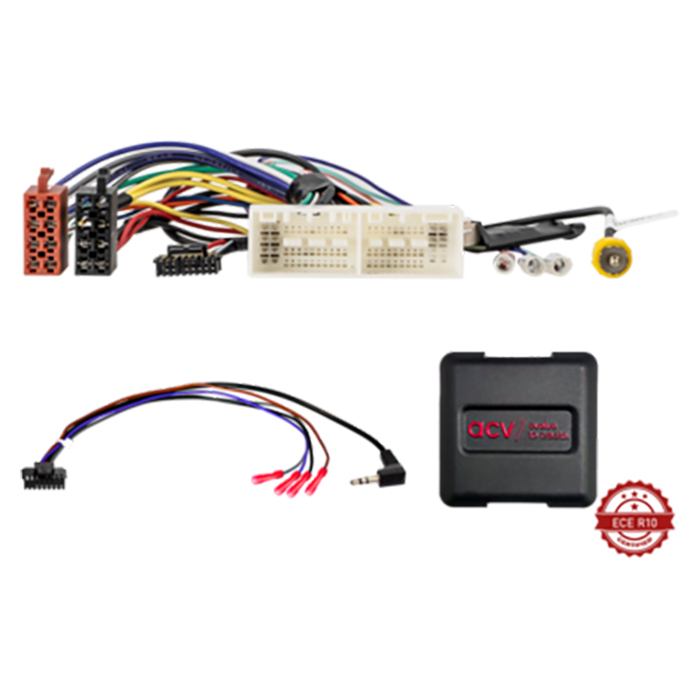

Ratinterface Hyundai/Kia 35Pin/38Pin Multilead analog

Ratinterface Hyundai/Kia 35Pin/38Pin Multilead analog

Dette stalk adapter til Hyundai og Kia gør det muligt at bevare de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret head unit (HU).

Adapteren sikrer integration mellem bilens originale system og den nye radio, så du fortsat kan styre funktioner direkte fra rattet. Afhængigt af bilens udstyr samt funktioner og software i den nye enhed kan visse betjeningsfunktioner dog ændre sig, bortfalde eller blive erstattet.

Det er vigtigt at sammenligne stik og tilslutninger med bilens eksisterende installation samt kontrollere kompatibilitet med den originale radioenhed og bilens funktioner før endelig montering.

Tekniske data

• Analog interface (ikke CAN-bus som standard)
• Stik:
• 24-pin / 18-pin Hyundai
• OEM ratbetjening (SWC) til 3,5 mm jack / løs ledning
• OEM bakkamera til RCA (han, gul)
• Understøtter køretøjer uden CAN-bus

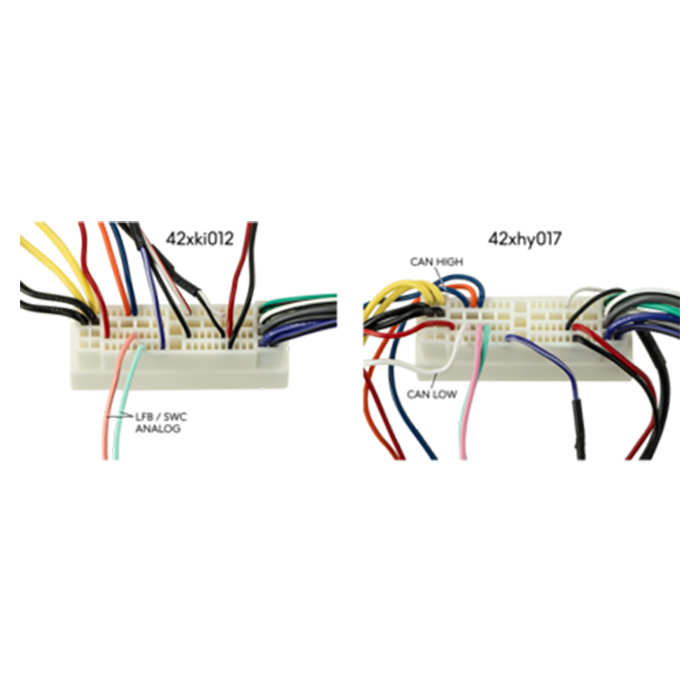

• Versioner til køretøjer med CAN-bus findes (fx 35/38-pin multilead – separat model)
• Signalunderstøttelse:
• Ratbetjening (SWC)
• Bemærk:
• Ikke alle køretøjsindstillinger understøttes
• Centerkonsolbetjening understøttes ikke
• Køretøjer med anden software eller reimport kan have begrænset kompatibilitet

Installation

• Sammenlign altid stik visuelt og teknisk før installation
• Kontroller pin-konfiguration ved afvigende modeller eller OEM navigation
• Mål og verificér:
• OEM bakkamera spænding (+6V)
• Videosignal (Video +/-)
• DIP-switch indstillinger skal tilpasses efter producenten af den nye head unit
• Installationsrækkefølge:
• Kontroller alle funktioner på original radio
• Afbryd strøm før tilslutning
• Konfigurer interface og kabler uden spænding
• Tilslut head unit og øvrige forbindelser korrekt
• Tilslut til sidst hovedforbindelsen til bilen
• Udfør softwareopsætning og funktionstest
• Ved ændringer i opsætning skal systemet altid være uden spænding før justering

Vigtige noter

• Ekstra funktioner afhænger af bil og head unit – ikke alt er garanteret
• Forkert pin-tilslutning kan forårsage fejl eller skader
• Ved fejl:
• Geninstaller original radio
• Sluk CAN-bus korrekt
• Kontrollér installation og konfiguration
• Ændringer i kabler og tilslutninger:
• Må kun udføres af faguddannet installatør
• Kan påvirke garanti og producentgodkendelse
• Skal altid verificeres via måling og ledningsdiagram
• Modifikationer sker på eget ansvar og uden garanti for funktion eller skade på udstyr
• Ændringer i det originale ledningsnet kan annullere produktets garanti
