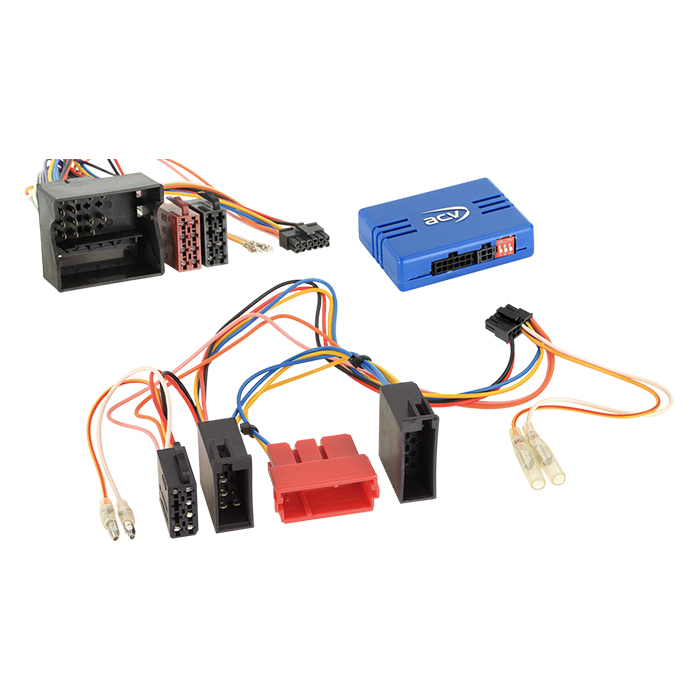

Ratinterface Mercedes/Smart/VW 10Pin ISO Mini Quadlock

Ratinterface til Mercedes/Smart/VW 10Pin ISO Mini Quadlock

Denne stalk-adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Adapteren sikrer, at du stadig kan styre lyd, navigation og andre funktioner fra rattet, men vær opmærksom på, at nogle funktioner kan variere afhængigt af bilens udstyr og software i den nye HU.

Vigtige bemærkninger

• Sammenlign altid de viste stik med stikforbindelserne i din bil for at sikre korrekt pasform, både visuelt og teknisk.
• Kontroller, om en af de listede OEM-hovedenheder oprindeligt er installeret i bilen.
• Test alle køretøjsfunktioner, indstillinger og SWC-funktioner, inden adapteren monteres endeligt.

Tilgængelige CAN Bus stik

• 40-pin Quadlock (Mercedes): 42cx28
• ISO / 10-pin ISO / Mini ISO (Mercedes): 42cx26
• Bemærk: Køretøjer med åbent dashboard kræver mulig kodning til OEM-HU og kontrol af forbindelser før installation. Forkert tilslutning kan beskadige interfacet.

Signaler

• CAN Bus: brun-rød snoet = CAN high, brun snoet = CAN low
• Strømforsyning: pink = +12V tænding, orange = +12V belysning, hvid = +12V baklys
• Puls-/signalledninger: gul/grøn, gul/rød = hastighedspuls

Kompatible OEM-hovedenheder

Mercedes: Audio 5 / 10 / 20 / 30 / 40 / 50 APS, Comand NTG 2 / NTG 2.5, Browse 1-DIN
VW: RCD 2001 / RCD 3002 / RNS 4001 / RNS 5001
Smart: Comand OEM 40-pin Quadlock

Adaptere til aktive lydsystemer

• ISO til ISO / Mercedes / Porsche MOST til RCA ISO – forskellige varenummer afhængigt af bil og system.
• Adaptere understøtter bl.a. Harman Kardon og andre OEM-forstærkere.

SWC (Steering Wheel Control)

• Mercedes: ISO / 10-pin ISO / Mini ISO
• BMW / Mercedes / Smart / VW: 40-pin Quadlock
• LED-indikatorer viser status:
  • Blå blink = søger CAN Bus
  • Blå fast = CAN Bus aktiv
  • Rød = +12V tænding aktiv

Installation

1. Kontroller alle funktioner på OEM-hovedenheden og bilindstillinger.
2. Frakobl OEM-enheden uden spænding.
3. Kontrollér alle stikforbindelser uden strøm.
4. Tilslut HU-forbindelseskablet i henhold til instruktioner.
5. Tilslut øvrige forbindelser ifølge HU-manual.
6. Tilslut installationen til bilen med hovedforbindelsen til sidst.
7. Konfigurer software i adapteren og HU efter instruktioner.
8. Test funktionalitet af ratbetjening og bil.

• Vigtigt: Ændringer i kabelkonfiguration eller alternative tilslutninger skal udføres af uddannet fagpersonale og kontrolleres før brug. Forkert installation kan beskadige bil, HU eller adapter, og garantien kan blive ugyldig.

Passer til:

• Mercedes A-klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A-klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-klasse (T245) 07/2005 – 04/2008
• Mercedes B-klasse (T245) 04/2008 – 09/2011
• Mercedes C-klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes C-klasse (C204/S204/W204) 08/2007 – 01/2011**
• Mercedes C-klasse (C204/S204/W204) 03/2011 – 10/2015**
• Mercedes Citan 420 (W420) 10/2021 – 2023
• Mercedes CLC-klasse (CL203) 06/2008 – 02/2011
• Mercedes CLK-klasse (C208) 07/1999 – 03/2003
• Mercedes CLK-klasse (C209) 03/2002 – 05/2005
• Mercedes CLK-klasse (W209) 04/2005 – 01/2010
• Mercedes CLS-klasse (C219) 04/2008 – 09/2010
• Mercedes E-klasse (W210) 06/1999 – 12/2002
• Mercedes E-klasse (S211/W211) 03/2008 – 01/2009
• Mercedes E-klasse (A212/C212/S212/W204) 02/2009 – 03/2013**
• Mercedes G-klasse (W463) 04/2007 – 06/2008
• Mercedes G-klasse (W164) 09/2008 – 06/2012
• Mercedes GL-klasse (X164) 09/2006 – 05/2009
• Mercedes GL-klasse (X164) 05/2009 – 07/2012
• Mercedes M-klasse (W164) 07/2005 – 04/2008
• Mercedes M-klasse (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-klasse (W251) 09/2005 – 05/2007
• Mercedes R-klasse (W251) 05/2007 – 05/2010
• Mercedes SL-klasse (R230) 08/2001 – 02/2006
• Mercedes SLK-klasse (R171) 04/2008 – 03/2011
• Mercedes SLR (C199) 12/2003 – 12/2009
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 – 12/2020*/***
• Mercedes Sprinter (W907/W910) 11/2019 – 2024*/***
• Mercedes Vito/Viano (W639) 07/2003 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Mercedes Vito (W447) 10/2014 – 02/2019*//*
• Mercedes Vito (W447) 05/2019 – 01/2024*//*
• Smart ForFour (W454) 01/2004 – 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016**
